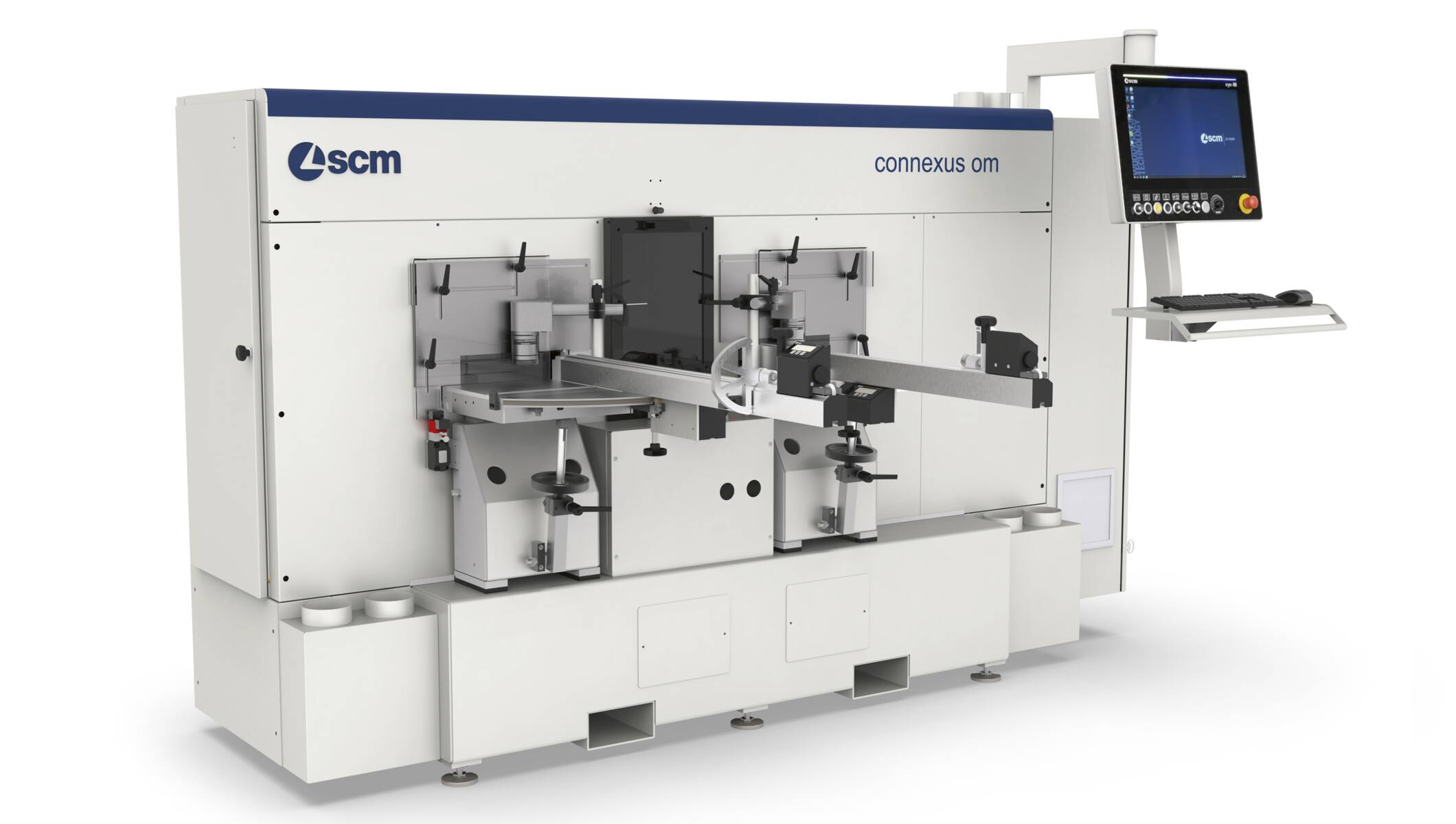

connexus om
(512) 931-1962
Zweiseitiger Zapfenschneid- Stemmmaschine mit NC-Steuerung für die Realisierung von Stuhl- und Tischelementen wie Beine, Querstreben und Rückenlehnen.
Vorteile
-
MULTIFUNKTIONALITÄT BEI GERINGER STELLFLÄCHE
Kopf- und Längsbearbeitung auf derselben Maschine durchgeführt werden, wodurch die Anwendungen erweitert und der Platz im Unternehmen reduziert wird. -
HOHE PRODUKTIVITÄT
Die vordere Werkbänke ermöglichen eine Pendelbearbeitung am Werkstückende ohne Unterbrechung. -
EXTREM EINFACH
Die Touchscreen Konsole “eye-M“ aus 21,5" ermöglicht eine einfache Navigation mithilfe der Maestro active joint.
Die exklusive CAD/CAM Smart Pro Lite Software macht “connexus om“ zu einem vollwertigen Bearbeitungszentrum.
Technische Daten
| connexus om | ||
| Achsenbewegung | ||
| Länge X-Achse | mm | 1100 |
| Länge Y-Achse | mm | 280 |
| Geschwindigkeit X-Y Achsen | m/min | 30 |
| Vordere Werkbänke | ||
| Abmessungen | mm | 315 x 360 |
| Vertikale Neigung | Grad | 0 ÷ 20 |
| Drehung der Werkstückauflageführung | Grad | 0 ÷ 45 |
| Hinterer Arbeitstisch (drei Werkstückhaltersäulen “Jig Free Compact“) | ||
| Horizontale Verstellung in X | mm | 60 ÷ 1000 |
| Horizontale Verstellung in Y | mm | 110 |
| Min./max. Abstand zwischen zwei “Jig Free Compact“ | mm | 130/1000 |
| Zapfenschneidaggregat | ||
| Elektrospindel max. Leistung | kW | 4,5 |
| Drehgeschwindigkeit | U/min | 9000 / 12000 |
| Spindelkegel für Spannzangen 3 ÷ 25 mm | Typ | ER40 |
